Detail Inlet dan Grating pada Struktur Jembatan
Dalam sistem drainase jembatan, inlet dan grating sering dipandang sebagai elemen akhir. Setelah layout ditentukan dan perhitungan debit selesai, komponen ini dianggap hanya sebagai “penutup” yang dipasang mengikuti gambar rencana.
Padahal, pada struktur jembatan yang menerima beban lalu lintas langsung, inlet dan grating bukan sekadar bukaan untuk masuknya air.
Komponen ini berada tepat di bawah roda kendaraan. Setiap hari menerima beban dinamis, getaran berulang, serta perubahan suhu lingkungan luar ruang.
Artinya, detail desain inlet dan grating harus mampu menjawab dua kebutuhan sekaligus:
- Menangkap debit limpasan sesuai perhitungan hidrolika.
- Menahan beban struktural sesuai klasifikasi lalu lintas.
Kesalahan dalam memilih atau memasang grating tidak selalu langsung terlihat. Namun dalam jangka waktu tertentu, dapat muncul dalam bentuk:
- Retak di sekitar bukaan.
- Permukaan grating yang melendut.
- Ketinggian frame yang tidak rata dengan deck.
- Atau suara benturan saat kendaraan melintas.
Karena itu, pembahasan detail inlet dan grating pada jembatan tidak hanya berkaitan dengan ukuran bukaan, tetapi juga struktur, dudukan, serta klasifikasi beban yang sesuai dengan lokasi pemasangan.
Klasifikasi Beban Grating pada Jembatan
Pada struktur jembatan, grating berada langsung pada jalur lalu lintas. Artinya, komponen ini tidak hanya berfungsi menangkap air, tetapi juga menerima beban kendaraan secara berulang.
Karena itu, pemilihan klasifikasi beban menjadi langkah yang krusial.
Secara umum, grating untuk aplikasi jembatan harus memiliki kelas beban yang sesuai dengan area lalu lintas kendaraan.
Namun penentuan kelas beban tidak cukup hanya berdasarkan istilah seperti “heavy duty” “medium duty” dan duty-duty lainnya.
Tetapi ada faktor yang perlu dipertimbangkan, yaitu:
- Jenis kendaraan yang melintas.
- Frekuensi lalu lintas harian.
- Posisi pemasangan di atas deck.
- Potensi beban dinamis akibat kecepatan kendaraan.
Kesalahan dalam menentukan kelas beban dapat menyebabkan deformasi, retak pada dudukan, atau suara benturan saat kendaraan melintas.
Untuk pembahasan lengkap mengenai klasifikasi beban berdasarkan standar dan kode resmi, baca juga:
Kelas Beban Manhole Cover dan Tutup Got.
Dengan memahami klasifikasi beban secara tepat, pemilihan grating pada jembatan tidak lagi bersifat asumsi, melainkan berbasis standar teknis yang terukur.
Struktur dan Konstruksi Grating pada Jembatan
Selain kelas beban, hal lain yang sering terlewat adalah bagaimana struktur grating itu sendiri dirancang.
Pada tampilan luar, banyak grating terlihat serupa. Namun ketika dipasang pada jembatan yang dilalui kendaraan setiap hari, perbedaan kualitas konstruksi akan mulai terlihat.
Berikut struktur dan konstruksi grating yang perlu diperhatikan:

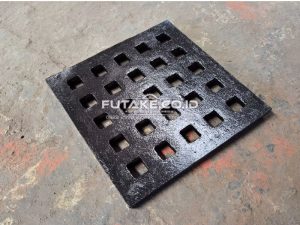

Ketebalan dan Kekuatan Dasar
Ketebalan material memang berpengaruh terhadap kekuatan grating. Namun yang lebih penting adalah apakah ketebalan tersebut sesuai dengan lokasi pemasangan.
Grating yang dipasang di tengah lajur tentu menerima tekanan berbeda dibandingkan grating di tepi.
Jika material terlalu tipis untuk kondisi lalu lintas tertentu, dalam jangka waktu tertentu dapat muncul tanda-tanda seperti:
- Permukaan mulai melendut.
- Bunyi saat kendaraan melintas.
- Atau posisi grating yang tidak lagi rata dengan deck.
Desain Bagian Bawah Grating
Bagian bawah grating biasanya memiliki struktur pengaku untuk membantu menahan beban.
Desain pengaku yang baik membantu menjaga bentuk grating tetap stabil saat menerima tekanan berulang dari kendaraan.
Sebaliknya, jika desain bagian bawah kurang kokoh, grating dapat mengalami perubahan bentuk lebih cepat meskipun secara tampilan masih terlihat utuh.

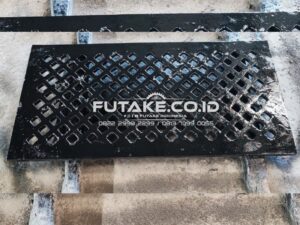

Sistem Dudukan dan Pemasangan
Grating bekerja bersama frame atau dudukan yang tertanam di dalam beton.
Sehingga pemasangan yang presisi sangat menentukan performanya.
Jika dudukan tidak rata atau tidak terpasang dengan baik, beban kendaraan tidak terdistribusi secara merata. Dampaknya bisa berupa suara benturan, pergeseran kecil, atau retak di sekitar area pemasangan.
Karena itu, dalam aplikasi jembatan, pemilihan grating sebaiknya tidak hanya mempertimbangkan ukuran bukaan dan kelas beban, tetapi juga kualitas konstruksi dan kemudahan pemasangannya.
Baca artikel terkait: Pemilihan Grating Besi Cor pada Gedung dan Bangunan

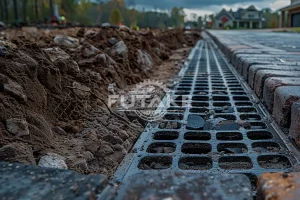

Pastikan Elevasi Grating Tepat dan Terintegrasi dengan Deck
Pada jembatan, perbedaan ketinggian beberapa milimeter saja dapat berdampak pada kenyamanan dan keamanan lalu lintas.
Hal ini juga berlaku pada inlet dan grating.
Grating yang terlalu rendah dari permukaan deck dapat menjadi titik cekungan yang mempercepat kerusakan lapisan aspal di sekitarnya. Air dan beban kendaraan akan terkonsentrasi di area tersebut.
Sebaliknya, grating yang terlalu tinggi dapat menyebabkan benturan saat kendaraan melintas. Dalam jangka panjang, kondisi ini dapat merusak dudukan dan menimbulkan suara yang mengganggu.
Masalah ini sering bukan disebabkan oleh kualitas material, tetapi oleh kurangnya presisi pada tahap pemasangan.
Integrasi dengan Lapisan Permukaan
Grating pada jembatan harus sejajar dengan permukaan akhir deck, baik berupa beton maupun lapisan aspal.
Beberapa hal yang perlu diperhatikan antara lain:
- Ketebalan lapisan akhir yang akan dipasang.
- Toleransi elevasi pada saat pengecoran.
- Kondisi penyusutan material.
Jika elevasi frame tidak direncanakan dengan mempertimbangkan lapisan akhir, maka penyesuaian di lapangan menjadi sulit dan berisiko menurunkan kualitas pemasangan.
Dampak pada Performa Drainase
Presisi elevasi juga mempengaruhi kemampuan inlet menangkap air.
Jika posisi grating terlalu tinggi, air akan cenderung melewati bukaan dan mengalir ke titik yang lebih rendah. Sebaliknya, jika terlalu rendah, genangan lokal dapat terbentuk sebelum air masuk ke sistem.
Karena itu, dalam aplikasi jembatan, detail kecil seperti elevasi frame dan kerapatan dudukan tidak bisa dianggap sepele.
Sehingga, komponen yang dirancang dengan presisi dimensi akan lebih mudah dipasang sesuai elevasi yang direncanakan dan membantu sistem drainase bekerja sebagaimana mestinya.
Baca Juga: Drainase Jembatan: Sistem, Tantangan Teknis, dan Komponen
Selaraskan Detail Komponen dengan Kebutuhan Struktur
Detail inlet dan grating pada jembatan bukan sekadar soal ukuran bukaan atau tampilan luar.
Komponen ini bekerja langsung di bawah beban lalu lintas, menerima tekanan berulang, dan harus tetap presisi terhadap permukaan deck agar sistem drainase berfungsi optimal.
Kesalahan dalam memilih kelas beban, ketebalan struktur, atau presisi elevasi dapat menimbulkan masalah yang sebenarnya bisa dicegah sejak tahap perencanaan.
Karena itu, setelah desain sistem drainase jembatan dan perhitungan kapasitas inlet dilakukan, tahap berikutnya adalah memastikan bahwa komponen yang dipilih benar-benar sesuai dengan kondisi lapangan.
Untuk aplikasi jembatan dan area elevated, Futake Pedestrian menyediakan grill inlet cast iron dengan pilihan kelas beban yang mengacu pada standar serta konstruksi yang dirancang untuk area lalu lintas.
Pemilihan dimensi, kelas beban, dan tipe dudukan dapat disesuaikan dengan:
- Posisi pemasangan pada deck.
- Jenis kendaraan yang melintas.
- Intensitas lalu lintas harian.
- Kondisi lingkungan proyek.
Dengan pendekatan tersebut, detail komponen tidak lagi menjadi titik lemah sistem, tetapi bagian yang mendukung kinerja drainase secara menyeluruh.
Jika Anda sedang merancang atau mengevaluasi detail inlet pada proyek jembatan, diskusikan spesifikasi yang sesuai bersama tim Futake Pedestrian sebelum tahap pengadaan dilakukan.
