Drainase jembatan sering dipahami sebagai urusan “membuang air hujan dari atas deck”. Seolah cukup memasang beberapa deck drain, lalu air akan turun lewat pipa dan persoalan selesai.
Padahal, pada struktur elevated seperti jembatan, drainase adalah sistem yang harus dirancang sebagai satu rangkaian:
Bagaimana air bergerak di permukaan deck?
Di mana air dikumpulkan?
Lewat jalur mana air dialirkan?
Dan dibuang ke mana air tersebut pada akhirnya?
Nah, kesalahan desain biasanya bukan terjadi karena tidak ada inlet, tetapi karena layout inlet tidak mengikuti pola aliran aktual, jalur pipa tidak mempertimbangkan akses pemeliharaan, atau outlet dibuang tanpa kontrol sehingga menimbulkan erosi dan kerusakan di area bawah.
Dampaknya sering terlihat sederhana, seperti:
- Genangan di titik rendah
- Grating cepat tersumbat
- Air menetes ke elemen struktur.
Namun dampak jangka panjangnya yang bisa lebih serius yaitu mulai dari kerusakan lapisan permukaan, korosi komponen, hingga mempercepat degradasi struktur di area tertentu.
Karena itu, sebelum masuk ke spesifikasi inlet atau jenis cover yang digunakan, tahap pertama yang perlu dipahami adalah desain sistemnya: layout inlet, jalur pipa, dan outlet sebagai satu kesatuan kerja.
Karakteristik Hidrolika pada Deck Jembatan
Berbeda dengan jalan permukaan biasa, deck jembatan merupakan bidang kedap air yang berada di atas elevasi tanah.
Air hujan yang jatuh tidak memiliki ruang infiltrasi. Seluruh limpasan harus diarahkan dan dikendalikan sepenuhnya oleh geometri permukaan dan sistem drainase yang dirancang.
Artinya, pola aliran air di atas deck sepenuhnya ditentukan oleh kemiringan struktur.
Pengaruh Kemiringan Melintang (Cross Fall)
Kemiringan melintang atau cross fall berfungsi mengarahkan air dari tengah deck menuju sisi luar. Pada jembatan dengan dua arah lalu lintas, biasanya terdapat crown di tengah sehingga air mengalir ke kiri dan kanan.
Jika kemiringan ini terlalu kecil, air bergerak lambat dan berpotensi membentuk genangan tipis. Sebaliknya, jika terlalu curam tanpa kontrol inlet yang memadai, aliran bisa terkonsentrasi pada titik tertentu dan meningkatkan risiko erosi di area outlet.
Pengaruh Kemiringan Memanjang (Longitudinal Slope)
Selain kemiringan melintang, kemiringan memanjang juga mempengaruhi kecepatan aliran air. Pada jembatan dengan bentang panjang atau elevasi naik-turun, kombinasi dua kemiringan ini menciptakan titik-titik rendah (low point).
Low point inilah yang sering menjadi lokasi kritis penempatan inlet.
Tanpa pemahaman terhadap pola ini, inlet bisa saja dipasang terlalu jauh dari titik konsentrasi limpasan. Akibatnya, air tetap menggenang meskipun secara jumlah inlet sudah dianggap “cukup”.
Konsentrasi Limpasan pada Struktur Elevated
Karakter lain dari jembatan adalah tidak adanya bahu tanah atau saluran samping alami seperti pada jalan biasa. Semua air terkumpul di atas struktur.
Selain itu, keberadaan expansion joint, sambungan aspal, atau perubahan elevasi kecil dapat menjadi titik akumulasi air yang tidak terlihat dalam gambar rencana jika tidak dianalisis secara detail.
Karena itu, tahap awal dalam desain sistem drainase jembatan bukanlah menentukan jenis grating atau kapasitas inlet, melainkan memahami bagaimana air benar-benar bergerak di atas deck dalam kondisi hujan aktual.
Baca Juga: Drainase Jembatan: Sistem, Tantangan Teknis, dan Komponen

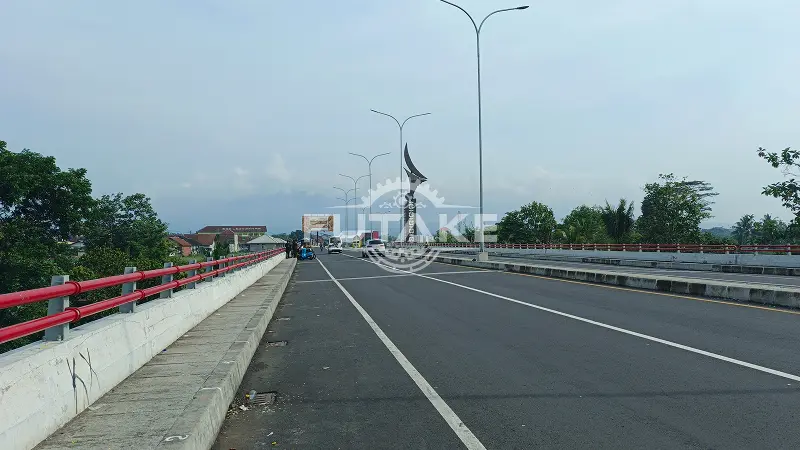

Layout Inlet pada Jembatan
Setelah pola aliran air di atas deck dipahami, tahap berikutnya adalah menentukan layout inlet.
Pada tahap ini, pertanyaannya bukan lagi “berapa banyak inlet yang dipasang”, tetapi “di mana inlet ditempatkan agar mengikuti pola aliran aktual”.
Karena, layout yang tepat akan memastikan air tertangkap sebelum membentuk genangan, bukan setelah genangan terjadi.
Penempatan Inlet Berdasarkan Pola Aliran
Secara umum, inlet ditempatkan pada titik-titik konsentrasi limpasan, terutama di area low point hasil kombinasi cross fall dan longitudinal slope.
Namun dalam praktiknya, ada beberapa lokasi yang perlu mendapat perhatian khusus, seperti:
- Area mendekati expansion joint, karena sering menjadi titik akumulasi air.
- Area perubahan kemiringan, misalnya dari tanjakan ke turunan.
- Area approach menuju jembatan, yang sering menjadi transisi antara sistem drainase jalan dan struktur elevated.
Dengan demikian, penempatan inlet yang hanya mengikuti jarak seragam tanpa mempertimbangkan pola aliran aktual berisiko menciptakan titik genangan baru di antara dua inlet.
Jarak Antar Inlet dalam Perencanaan Awal
Jarak antar inlet tidak dapat ditentukan secara sembarangan atau berdasarkan kebiasaan proyek sebelumnya. Akan tetapi dipengaruhi oleh:
- Lebar deck
- Intensitas hujan rencana
- Kemiringan permukaan
- Kapasitas sistem pipa vertikal
Pada tahap desain sistem, jarak ini biasanya ditentukan secara konseptual terlebih dahulu sebelum dilakukan verifikasi melalui perhitungan hidrolika yang lebih detail.
Karena itu, layout inlet sebaiknya dipandang sebagai bagian dari sistem yang terhubung, bukan elemen terpisah yang bisa dipasang belakangan.
Integrasi Inlet dengan Struktur Deck
Aspek yang sering terlewat adalah integrasi inlet dengan struktur beton jembatan.
Setiap bukaan pada deck berpotensi menciptakan konsentrasi tegangan. Jika detailing tulangan di sekitar inlet tidak dirancang dengan baik, retak lokal dapat terjadi lebih cepat, terutama pada area dengan beban lalu lintas tinggi.
Selain itu, elevasi frame inlet harus presisi terhadap permukaan deck. Karena perbedaan beberapa milimeter saja dapat menyebabkan:
- Inlet menjadi titik cekungan dan mempercepat kerusakan lapisan aspal.
- Atau sebaliknya, inlet lebih tinggi dari permukaan sehingga air tidak tertangkap secara optimal.
Dengan demikian maka layout inlet tidak hanya berbicara tentang posisi horizontal, tetapi juga akurasi elevasi dan integrasinya dengan struktur utama.
Baca Juga: Detail Inlet dan Grating pada Struktur serta Perhitungan Kapasitas Inlet pada Jembatan

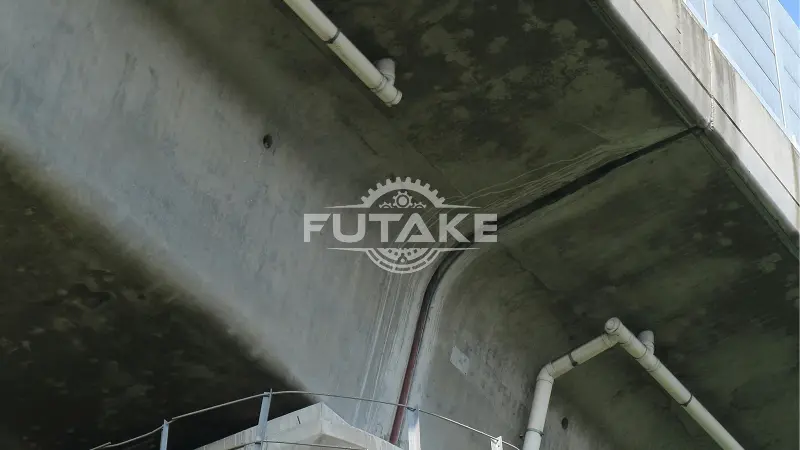

Desain Jalur Pipa Drainase pada Jembatan
Jika inlet berfungsi sebagai titik tangkap air di permukaan deck, maka jalur pipa adalah sistem yang memastikan air tersebut benar-benar teralirkan dengan aman hingga ke titik pembuangan akhir.
Pada jembatan, jalur pipa tidak bisa diperlakukan seperti saluran drainase di permukaan tanah. Sistem ini terpasang pada struktur yang mengalami getaran lalu lintas, perubahan suhu, serta pergerakan akibat beban dinamis.
Karena itu, desain jalur pipa harus mempertimbangkan aspek struktural dan operasional sekaligus.
Berikut desain jalur pipa pada jembatan:
Sistem Pipa Vertikal (Downpipe System)
Pada banyak jembatan, air dari inlet dialirkan melalui pipa vertikal yang dipasang mengikuti pier, abutment, atau elemen struktur lainnya.
Penempatannya tidak hanya mempertimbangkan kemudahan instalasi, tetapi juga:
- Keamanan terhadap benturan kendaraan di bawah jembatan.
- Akses untuk inspeksi dan pembersihan.
- Perlindungan terhadap getaran dan pergerakan struktur.
Jika pipa dipasang tanpa sistem penahan yang memadai, getaran berulang dapat mempercepat kerusakan sambungan dan menyebabkan kebocoran.
Jalur Horizontal dan Integrasi Struktur
Pada beberapa tipe jembatan, terutama box girder, jalur pipa dapat melewati bagian dalam struktur sebelum dibuang ke bawah.
Dalam kondisi ini, sistem drainase menjadi lebih kompleks karena:
- Akses pemeliharaan lebih terbatas.
- Risiko kebocoran dapat berdampak langsung pada elemen struktural.
- Kelembapan terperangkap dapat mempercepat korosi komponen logam di dalam struktur.
Karena itu, desain jalur pipa harus mempertimbangkan tidak hanya rute aliran air, tetapi juga kemudahan inspeksi dan kemungkinan perawatan berkala.
Sambungan, Pergerakan, dan Toleransi
Jembatan adalah struktur yang mengalami pergerakan akibat perubahan suhu dan beban kendaraan. Expansion joint pada deck bukan hanya mempengaruhi permukaan jalan, tetapi juga sistem drainasenya.
Jika jalur pipa melintasi area yang mengalami pergerakan tanpa detail sambungan yang fleksibel, maka risiko retak atau terlepasnya sambungan akan meningkat.
Dalam jangka panjang, kebocoran kecil pada sistem pipa bisa menyebabkan kerusakan lokal yang tidak langsung terlihat, namun berdampak pada durabilitas struktur.
Karena itu, desain jalur pipa pada jembatan harus dipahami sebagai bagian dari sistem struktur bergerak, bukan sistem statis seperti pada bangunan biasa.

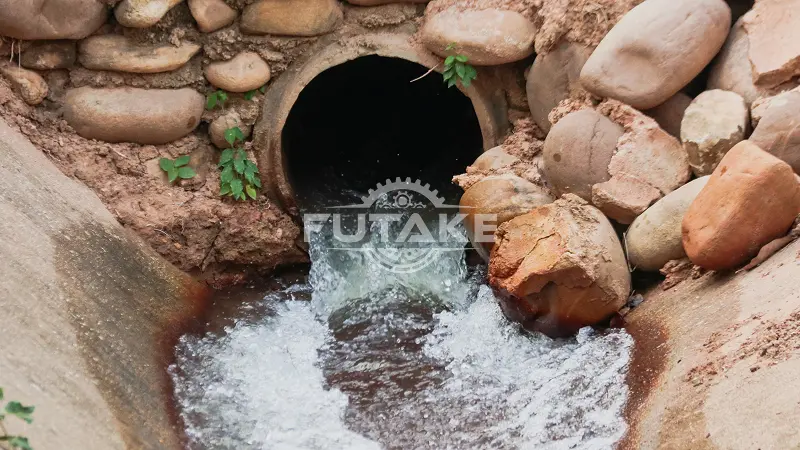

Desain Outlet dan Sistem Pembuangan Akhir
Sistem drainase jembatan tidak berhenti pada inlet dan jalur pipa. Tahap akhir yang sama pentingnya adalah bagaimana air dibuang setelah keluar dari struktur.
Banyak permasalahan justru muncul pada tahap ini.
Bukan karena inlet kurang, tetapi karena sistem pembuangan akhir tidak direncanakan dengan baik.
Ada 3 area yang wajib diperhatikan dalam desain outlet drainase jembatan, yaitu:
Pembuangan Langsung ke Area Bawah Jembatan
Pada beberapa jembatan, air dialirkan langsung ke bawah melalui pipa vertikal dan dilepas ke permukaan tanah.
Pendekatan ini terlihat sederhana, tetapi perlu dianalisis lebih lanjut, terutama pada:
- Ketinggian jatuh air.
- Jenis tanah di bawah jembatan.
- Intensitas debit saat hujan lebat.
Tanpa pengendalian energi aliran, air yang jatuh dari ketinggian tertentu dapat menyebabkan erosi lokal. Dalam jangka panjang, erosi ini dapat mengganggu stabilitas tanah di sekitar pier atau abutment.
Karena itu, dalam kondisi tertentu, diperlukan sistem peredam energi atau pengarah aliran sebelum air dilepas ke tanah.
Integrasi dengan Sistem Drainase Jalan
Pada area approach, sistem drainase jembatan sering kali terhubung dengan saluran tepi jalan atau sistem drainase perkotaan.
Transisi ini perlu dirancang secara presisi. Perbedaan elevasi kecil saja dapat menyebabkan air mengalir balik atau tertahan di titik sambungan.
Selain itu, kapasitas sistem di luar jembatan harus mampu menerima debit tambahan dari struktur elevated. Jika tidak, genangan dapat terjadi bukan di atas jembatan, tetapi di area transisi.
Dampak Lingkungan dan Keamanan
Air yang dibuang dari jembatan juga dapat berdampak pada lingkungan sekitar.
Percikan air ke kendaraan di bawah jembatan, gangguan pada utilitas lain, atau genangan di bawah struktur merupakan risiko yang perlu diperhitungkan sejak tahap desain.
Karena itu, desain outlet tidak hanya berbicara tentang membuang air secepat mungkin, tetapi memastikan air dibuang secara terkendali, aman, dan tidak menimbulkan masalah baru di area sekitar.
Risiko Kegagalan Sistem Jika Layout Tidak Tepat
Drainase jembatan sering dianggap sebagai elemen pendukung. Padahal, kegagalan pada sistem ini dapat memicu rangkaian dampak yang mempengaruhi performa struktur secara keseluruhan.
Masalahnya jarang muncul secara tiba-tiba. Biasanya dimulai dari kesalahan kecil dalam layout atau integrasi sistem.
Genangan pada Titik Rendah
Layout inlet yang tidak mengikuti pola aliran aktual dapat menyebabkan air tertahan pada titik rendah deck.
Genangan yang terjadi berulang bukan hanya mengganggu kenyamanan lalu lintas, tetapi juga mempercepat kerusakan lapisan permukaan. Air yang tertahan dapat masuk melalui retakan mikro dan memperburuk kondisi perkerasan di atas deck.
Dalam jangka panjang, perbaikan menjadi lebih sering dan biaya pemeliharaan meningkat.
Infiltrasi dan Korosi Komponen
Sistem drainase yang tidak tertutup dengan baik atau mengalami kebocoran pada jalur pipa dapat menyebabkan air merembes ke elemen struktur.
Air yang membawa partikel agresif, seperti polutan atau garam, berpotensi mempercepat korosi pada komponen logam maupun tulangan beton bertulang.
Kerusakan semacam ini sering tidak terlihat dari permukaan, namun dampaknya bisa signifikan terhadap durabilitas struktur.
Kerusakan Lokal di Area Outlet
Outlet yang tidak dirancang dengan pengendalian energi aliran dapat menyebabkan erosi di bawah jembatan.
Jika dibiarkan, erosi ini dapat mempengaruhi stabilitas tanah di sekitar fondasi atau pier. Dampaknya tidak selalu langsung terasa, tetapi dapat menjadi masalah serius dalam jangka panjang.
Gangguan Operasional dan Keselamatan
Air yang tidak tertangkap secara optimal dapat mengalir melintasi jalur kendaraan dan meningkatkan risiko aquaplaning pada kondisi hujan deras.
Selain itu, genangan lokal dapat mengurangi kenyamanan dan visibilitas pengguna jalan.
Karena itu, desain sistem drainase jembatan tidak bisa diperlakukan sebagai pekerjaan tambahan di akhir tahap perencanaan.
Kesalahan pada tahap layout dan integrasi berpotensi menimbulkan konsekuensi teknis, operasional, dan biaya yang jauh lebih besar dibandingkan investasi desain yang matang sejak awal.
Apakah Drainase Jembatan Hanya Soal Lubang Air?
Drainase jembatan sering diperlakukan sebagai elemen pelengkap. Dipasang setelah struktur selesai, dianggap cukup selama air bisa mengalir turun.
Padahal, sistem drainase yang dirancang tanpa mempertimbangkan pola limpasan, integrasi struktur, dan kontrol pembuangan berpotensi menjadi sumber masalah jangka panjang.
Genangan kecil hari ini bisa menjadi kerusakan lapisan permukaan beberapa tahun kemudian. Kebocoran minor pada jalur pipa bisa berkembang menjadi persoalan durabilitas struktur. Outlet yang tidak terkendali dapat memicu erosi di area fondasi.
Artinya, persoalannya bukan sekadar “ada atau tidaknya inlet”, tetapi apakah sistem dirancang secara utuh dan setiap komponennya memenuhi tuntutan teknis lokasi tersebut.
Pada titik inilah spesifikasi inlet dan grating menjadi krusial. Inlet pada jembatan tidak hanya menahan beban statis, tetapi juga beban dinamis kendaraan, getaran berulang, serta perubahan suhu lingkungan.
Solusi Komponen Drainase Jembatan: Grill Inlet Cast Iron dan Deck Drain
Grill inlet dan Deck Drain berbahan besi cor dengan klasifikasi beban yang tepat menjadi salah satu solusi yang relevan untuk kondisi tersebut. Produk seperti Grill Inlet dan Deck Drain Futake Pedestrian dirancang untuk aplikasi area lalu lintas, dengan struktur yang kokoh, presisi elevasi, serta ketahanan terhadap kondisi luar ruang.
Kami tidak hanya menawarkan produk, tetapi membantu memastikan kesesuaian spesifikasi dengan kondisi proyek.
- Lokasi pemasangan berada di tengah bentang atau area approach?
- Dilalui kendaraan ringan atau kendaraan berat?
- Berada pada zona dengan intensitas hujan tinggi atau lalu lintas padat?
Pertanyaan-pertanyaan tersebut menentukan kelas beban, dimensi bukaan, serta sistem dudukan yang digunakan.
