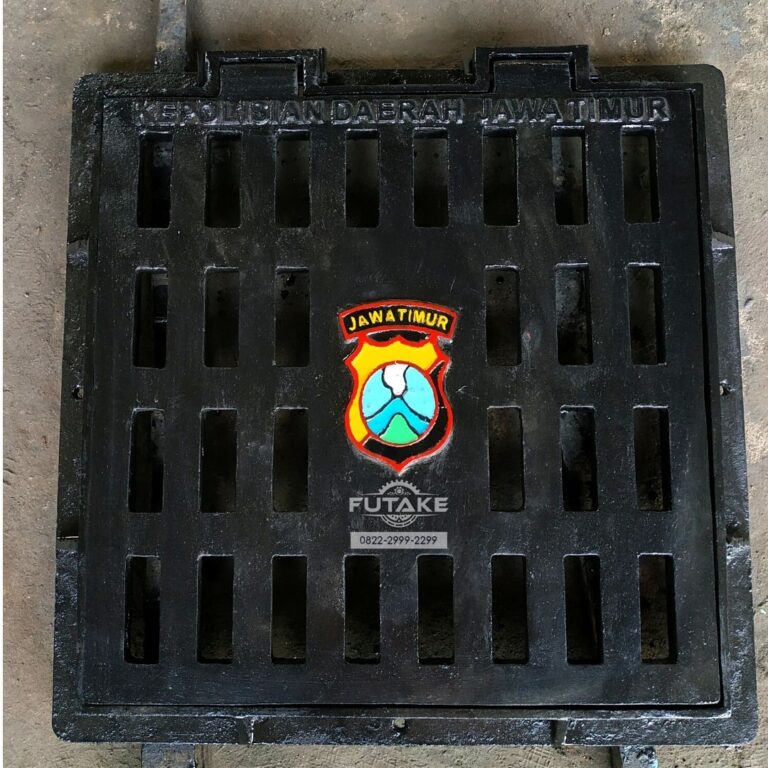

Grill Inlet Cast Iron merupakan komponen penangkap limpasan air yang ditempatkan pada titik konsentrasi aliran permukaan, terutama di area tepi jalan, curb, median, maupun struktur elevated seperti jembatan.
Berbeda dengan grating linear yang menutup saluran terbuka sepanjang bentang tertentu, grill inlet dirancang sebagai titik tangkapan (capture point). Air yang telah diarahkan melalui kemiringan permukaan (cross fall dan longitudinal slope) serta saluran tepi akan masuk melalui jeruji grating, kemudian diteruskan ke bak kontrol atau sistem pipa di bawahnya.
Karena bekerja pada titik konsentrasi aliran, grill inlet berperan menentukan apakah limpasan benar-benar tertangkap sebelum membentuk genangan atau melimpas ke area yang tidak direncanakan.
Produk ini umumnya digunakan pada:
- Curb inlet di tepi jalan
- Titik low point hasil kombinasi cross fall dan longitudinal slope
- Area approach jembatan
- Struktur elevated dengan sistem pipa vertikal
- Area parkir dan zona lalu lintas terkontrol
Fungsi Teknis sebagai Capture Point
Dalam sistem drainase, grill inlet bukan sekadar penutup bukaan, melainkan komponen yang menentukan efisiensi tangkapan air.
Efektivitasnya dipengaruhi oleh:
- Posisi terhadap arah aliran
- Lebar limpasan yang masuk ke saluran tepi
- Kecepatan aliran permukaan
- Orientasi jeruji (grating) terhadap arus
- Presisi elevasi terhadap permukaan perkerasan
Jika desain tidak mempertimbangkan faktor tersebut, sebagian limpasan dapat melewati inlet tanpa tertangkap sepenuhnya.
Karena itu, grill inlet harus dirancang sebagai bagian dari analisis debit limpasan, bukan dipasang hanya berdasarkan jarak seragam antar titik.
Spesifikasi Umum Grill Inlet Cast Iron
| Parameter Teknis | Spesifikasi Umum | Keterangan |
| Lebar Bukaan Bersih | 300 – 600 mm | Disesuaikan dengan lebar aliran saluran tepi |
| Panjang Modul | 400 – 800 mm | Umumnya satu titik tangkapan |
| Tinggi Frame | 75 – 150 mm | Menyesuaikan sistem dudukan beton |
| Material | Grey Cast Iron / Ductile Iron | Untuk kelas beban berbeda |
| Ketebalan Grating | 25 – 60 mm | Sesuai EN 124 |
| Finishing | Anti-slip texture | Untuk keamanan lalu lintas |
| Sistem Pengunci (opsional) | Bolt / Engsel | Untuk area publik |
Lihat produk utama: Tutup Got Besi
Catatan Teknis
- Dimensi luar frame dapat berbeda tergantung tipe bukaan (parallel bar, diagonal, hinged, atau locking type).
- Berat unit sangat dipengaruhi oleh ketebalan bar grating dan kelas beban yang digunakan.
- Untuk kelas beban C250–D400, umumnya digunakan ductile iron dengan ketebalan dan struktur bar lebih tinggi untuk meningkatkan ketahanan fatigue.
- Orientasi jeruji terhadap arah aliran mempengaruhi efisiensi tangkapan air pada titik inlet.
- Toleransi celah antara grating dan frame penting untuk mengakomodasi ekspansi termal serta mencegah bunyi dan pergeseran saat dilalui kendaraan.
- Presisi elevasi frame terhadap permukaan perkerasan harus flush untuk menghindari impact load berulang.
Rekomendasi Kelas Beban Grill Inlet dan Aplikasi Area
| Kelas Beban (EN 124) | Area Pemasangan | Catatan Teknis |
| A15 | Area pejalan kaki | Untuk limpasan ringan |
| B125 | Parkir kendaraan pribadi | Beban statis ringan |
| C250 | Bahu jalan | Lalu lintas ringan–menengah |
| D400 | Jalan raya & jembatan | Minimum untuk kendaraan berat |
Baca selengkapnya: Kelas Beban Manhole Cover & Tutup Got Besi
Pada struktur jembatan dan area lalu lintas berat, D400 umumnya menjadi batas minimum untuk menjaga ketahanan terhadap beban dinamis berulang.
Perbedaan dengan Grating Linear dan Deck Drain
Di Indonesia, mungkin terdapat salah kaprah dalam mengartikan ketiga komponen tangkapan air yaitu (grill inlet, grating, dan deck drain). Padahal secara fungsi dan bentuk memiliki perbedaan yang sangat mencolok.
Untuk memahami secara ringkas, berikut perbedaan mendasarnya.
Grill Inlet Cast Iron:
- Titik tangkapan pada lokasi tertentu
- Mengendalikan debit di low point
Grating Cast Iron:
- Penutup saluran linear sepanjang kanal (sepanjang bentang)
Deck Drain:
- Fungsi mirip grill inlet, tetapi komponen terintegrasi langsung dengan pelat deck jembatan
Dengan demikian, grill inlet diposisikan sebagai elemen kontrol air pada titik konsentrasi, bukan penutup saluran sepanjang bentang.
Butuh Spesifikasi Teknis Grill Inlet untuk Proyek Anda?
Pemilihan grill inlet cast iron tidak cukup berdasarkan dimensi dan kelas beban semata. Setiap proyek memiliki karakteristik limpasan, kondisi lalu lintas, serta detail struktur dudukan yang berbeda.
Sebagai produsen komponen drainase berbahan besi cor, Futake Pedestrian memahami bahwa performa jangka panjang tidak hanya ditentukan oleh material, tetapi juga oleh detail teknis seperti ketebalan bar, toleransi celah, hingga sistem dudukan beton.
Kami dapat membantu Anda dalam:
- Perencanaan dan penyesuaian kelas beban sesuai kondisi aktual
- Penyediaan gambar teknik (.DWG)
- Produksi grill inlet secara massal dan dapat custom desain
- Dokumen spesifikasi untuk kebutuhan tender
Diskusikan kebutuhan proyek Anda bersama tim teknis Futake untuk memastikan setiap komponen bekerja sesuai tuntutan lapangan.
