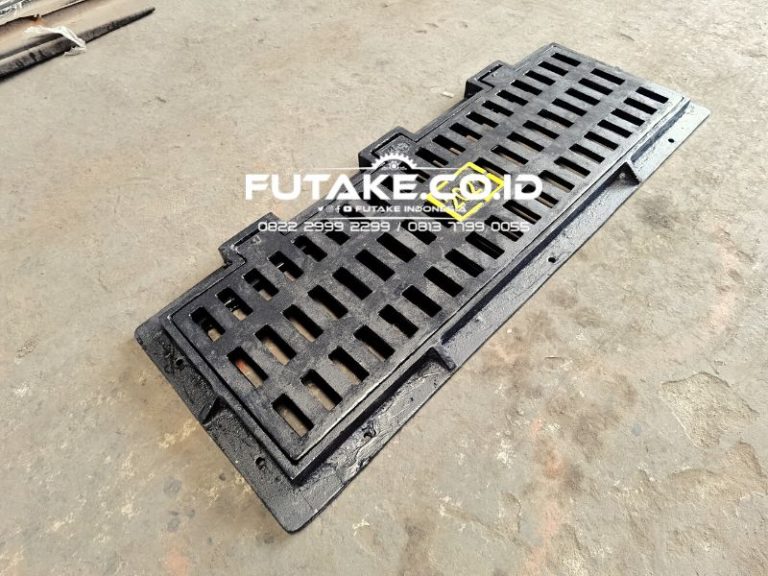

Grating Cast Iron adalah penutup saluran terbuka berbahan besi cor yang dirancang untuk menutup kanal drainase linear (trench drain) pada area lalu lintas maupun area publik.
Berbeda dengan grill inlet yang berfungsi sebagai titik tangkapan limpasan pada lokasi tertentu, grating cast iron digunakan untuk menutup saluran sepanjang bentang tertentu, memungkinkan air masuk secara kontinu di sepanjang kanal tersebut.
Komponen ini umum diaplikasikan pada:
- Saluran tepi jalan (linear channel)
- Median jalan
- Kawasan industri
- Area parkir kendaraan
- Halaman gedung dan fasilitas publik
- Jalur pedestrian dengan sistem drainase terbuka
Karena bekerja sepanjang bentang, grating cast iron harus mampu mendistribusikan beban secara merata ke struktur beton di bawahnya.
Fungsi Teknis sebagai Linear Channel Cover
Dalam sistem drainase linear, grating cast iron memiliki dua fungsi utama:
- Menyediakan bukaan bagi air untuk masuk ke dalam saluran.
- Menahan beban lalu lintas yang melintas di atasnya.
Tidak seperti manhole cover yang menutup bukaan inspeksi, atau grill inlet yang bekerja sebagai titik konsentrasi aliran, grating cast iron bekerja secara distribusi sepanjang kanal.
Kinerja teknisnya dipengaruhi oleh:
- Bentang antar support beton
- Ketebalan dan profil bar grating
- Kelas beban sesuai EN 124
- Sistem interlocking antar modul
- Presisi dudukan frame
Semakin panjang bentang antar support, semakin besar risiko lendutan lokal jika ketebalan tidak mencukupi.
Spesifikasi Umum Grating Cast Iron
| Parameter Teknis | Spesifikasi Umum | Keterangan |
| Lebar Modul | 200 – 500 mm | Disesuaikan lebar saluran |
| Panjang Modul | 500 – 1000 mm | Modular dan dapat dirangkai |
| Tinggi Grating | 30 – 80 mm | Bergantung kelas beban |
| Tipe Dudukan | Dengan frame / Tanpa frame | Menyesuaikan desain saluran |
| Material | Grey Cast Iron / Ductile Iron | Sesuai kelas beban |
| Ketebalan Bar | 20 – 50 mm | Disesuaikan bentang |
| Finishing | Anti-slip texture | Keamanan pengguna |
Lihat produk utama: Tutup Got Besi
Catatan Teknis
- Bentang antar dudukan beton mempengaruhi defleksi grating saat menerima beban dinamis.
- Modul panjang harus dipasang dengan sistem support yang konsisten untuk menghindari konsentrasi beban pada satu titik.
- Untuk kelas beban C250–D400, penggunaan ductile iron direkomendasikan guna meningkatkan ketahanan terhadap fatigue.
- Dudukan beton harus memiliki lebar tumpuan memadai agar distribusi beban dari frame berjalan merata.
- Permukaan frame harus flush dengan perkerasan untuk menghindari impact load dan getaran berulang.
Rekomendasi Kelas Beban Grating dan Aplikasi
| Kelas Beban (EN 124) | Area Pemasangan | Catatan Teknis |
| A15 | Jalur pedestrian | Beban ringan |
| B125 | Parkir kendaraan ringan | Beban statis |
| C250 | Bahu jalan & area servis | Lalu lintas menengah |
| D400 | Jalan raya utama | Kendaraan berat dinamis |
Baca selengkapnya: Kelas Beban Manhole Cover & Tutup Got Besi
Pada area dengan lalu lintas berat berulang, pemilihan kelas beban harus mempertimbangkan efek fatigue dan getaran jangka panjang.
Integrasi dengan Struktur Beton Saluran
Berikut rekomendasi teknis dalam pemasangan grating pada beton saluran:
| Parameter Integrasi | Rekomendasi Teknis | Risiko Jika Tidak Sesuai |
| Lebar tumpuan frame | ≥ 100 mm | Retak tepi saluran |
| Support antar modul | Konsisten & presisi | Lendutan lokal |
| Grouting bawah frame | Void-free | Ambles bertahap |
| Elevasi frame | Flush | Impact load & bunyi |
Selain grating harus memenuhi standar kelas beban agar tahan terhadap tekanan yang dilintasinya, struktur beton juga perlu diperhatikan saat proses konstruksinya. Karena, beberapa kasus grating ambles karena struktur saluran beton tidak memberikan tumpuan memadai.
Perbedaan dengan Grill Inlet dan Deck Drain
Meski sama-sama sebagai komponen tangkapan air permukaan, grating, grill inlet dan deck drain memiliki perbedaan yang mendasar. Bagi masyarakat, hal ini terjadi salah persepsi atau bahkan misskomunikasi saat proses konsultasi hingga pengadaan.
Berikut perbedaan singkatnya:
Grating Cast Iron
- Penutup saluran linear sepanjang selokan atau kanal
- Distribusi beban sepanjang bentang
- 1 bagian grating umumnya berbentuk persegi panjang.
Grill Inlet Cast Iron
Titik tangkapan limpasan pada low point
Deck Drain
Komponen yang terintegrasi langsung dengan pelat deck jembatan
Dengan demikian, grating cast iron diposisikan sebagai komponen penutup selokan atau kanal linear, bukan titik tangkapan konsentrasi dan bukan komponen struktural terintegrasi.
Butuh Spesifikasi Grating Cast Iron untuk Proyek Anda?
Pemilihan grating cast iron tidak hanya ditentukan oleh lebar saluran, tetapi juga oleh bentang antar support, kelas beban, serta detail dudukan beton.
Sebagai produsen komponen drainase berbahan besi cor, Futake Pedestrian menyediakan berbagai varian grating cast iron dengan opsi framed maupun plain type sesuai kebutuhan proyek.
Kami dapat membantu Anda dalam:
- Penyesuaian kelas beban berdasarkan kondisi lalu lintas
- Rekomendasi dimensi modul dan ketebalan bar
- Detail integrasi dengan struktur saluran beton
- Penyediaan gambar teknik (.DWG) dan dokumen spesifikasi
- Produksi massal dengan desain custom
- Pemasangan di lokasi
Hubungi tim teknis Futake untuk mendapatkan spesifikasi lengkap dan penawaran resminya.
