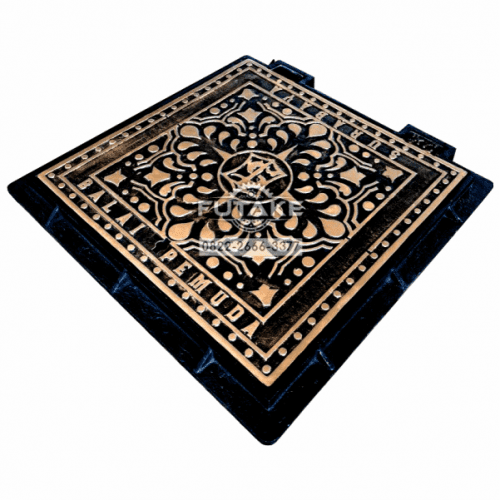

Manhole cover 90×90 digunakan pada sistem drainase utama, chamber utilitas, atau area infrastruktur yang memerlukan bukaan luas untuk akses teknisi dan peralatan kerja. Dengan dimensi 900 × 900 mm, ukuran ini memberikan ruang inspeksi yang lebih lega dibanding 80×80.
Umumnya digunakan pada:
- Drainase jalan kolektor dan jalan utama
- Utility chamber kabel & pipa berdiameter besar
- Area industri dan kawasan logistik
- Titik inspeksi dengan kebutuhan perawatan rutin
Namun, pada bentang 900 mm, kontrol struktural menjadi jauh lebih kritis. Risiko lendutan (deflection), konsentrasi tegangan di sudut, serta kegagalan dudukan beton meningkat signifikan jika spesifikasi tidak tepat.
Spesifikasi Dimensi Manhole Cover 90×90
| Parameter Teknis | Spesifikasi Umum | Keterangan |
|---|---|---|
| Dimensi Bukaan Bersih | 900 × 900 mm | Akses kerja luas |
| Dimensi Luar Frame | 960 – 1040 mm | Tergantung desain frame |
| Tinggi Frame | 150 – 220 mm | Disesuaikan dudukan beton |
| Ketebalan Cover | 70 – 120 mm | Menyesuaikan kelas beban |
| Ketebalan Frame | 12 – 18 mm | Untuk menjaga rigiditas |
| Berat Unit (Cast Iron) | ± 170 – 250 kg | Umumnya C250 |
| Berat Unit (Ductile Iron) | ± 200 – 320 kg | Direkomendasikan D400 |
| Sistem Toleransi Celah | 4 – 8 mm | Kompensasi ekspansi & debris |
| Finishing Permukaan | Anti-slip tekstur | Keamanan lalu lintas |
Lihat produk utama: Manhole Cover Besi Cor
Catatan Teknis
- Pada bentang 900 mm, potensi lendutan tengah cover meningkat secara signifikan dibanding 80×80.
- Frame harus memiliki kekakuan tinggi untuk mencegah deformasi sudut.
- Untuk lalu lintas dinamis, penggunaan ductile iron lebih direkomendasikan karena ketahanan terhadap fatigue.
- Sistem hinged atau lifting point sering dipertimbangkan karena bobot unit cukup besar.
Rekomendasi Kelas Beban Manhole Cover 90×90
| Kelas Beban (EN 124) | Beban Uji Maksimum | Rekomendasi Area | Catatan Teknis |
|---|---|---|---|
| C250 | 250 kN | Bahu jalan & industri ringan | Wajib frame rigid |
| D400 | 400 kN | Jalan utama & kendaraan berat | Minimum aman untuk dinamis |
| E600 | 600 kN | Area pelabuhan/logistik berat | Disarankan desain reinforced |
Pada ukuran ini, D400 sering menjadi baseline minimal untuk aplikasi jalan dengan kendaraan berat.
Baca artikel detailnya: Kelas Beban Manhole Cover
Pertimbangan Struktural pada Bentang 900 mm
Ukuran 90×90 memiliki luas area hampir dua kali ukuran 60×60. Artinya:
- Distribusi beban harus lebih merata
- Ketebalan cover tidak boleh disamakan dengan ukuran kecil
- Frame wajib duduk penuh (full bearing)
- Beton dudukan harus memiliki ring lebar
Kegagalan umum pada ukuran ini biasanya terjadi pada beton dudukan, bukan pada cover itu sendiri.
Tabel Integrasi Struktur Beton Dudukan untuk Manhole Cover 90×90
| Parameter Integrasi | Rekomendasi 90×90 | Tujuan Teknis | Risiko Jika Tidak Sesuai |
|---|---|---|---|
| Lebar ring beton | ≥ 180–220 mm | Distribusi beban lebih luas | Retak sudut & ambles |
| Kedalaman seating frame | Full bearing | Hindari titik konsentrasi beban | Frame miring & getar |
| Grouting bawah frame | Void-free wajib | Transfer beban merata | Penurunan bertahap |
| Tulangan ring beton | Sangat direkomendasikan | Kontrol retak radial | Pecah di sudut |
| Elevasi frame | Flush permukaan | Minimalkan impact load | Bunyi & keausan cepat |
| Mutu beton | Disesuaikan kelas beban | Tahan tekan & geser | Spalling & degradasi |
Catatan Teknis Khusus Ukuran 90×90
Pada ukuran ini:
- Pergerakan mikro (micro movement) lebih mudah terjadi jika dudukan tidak presisi.
- Beban lateral akibat kendaraan berat bisa menyebabkan retak sudut.
- Sistem pengunci dan engsel mulai menjadi faktor keamanan penting.
Karena itu, kontrol instalasi dan QC harus lebih ketat dibanding ukuran di bawahnya.
Butuh Spesifikasi Teknis Manhole Cover 90×90?
Ukuran 900 × 900 mm biasanya digunakan pada proyek berskala menengah hingga besar, sehingga evaluasi teknis perlu mencakup:
- Kelas beban aktual di lapangan
- Intensitas kendaraan berat
- Kapasitas saluran & kebutuhan akses
- Integrasi struktur beton dudukan
- Sistem pengunci dan keamanan
Tim teknis Futake Pedestrian dapat membantu penyusunan:
- Gambar teknik detail (.DWG / PDF)
- Rekomendasi kelas beban sesuai kondisi lokasi
- Spesifikasi material (cast iron / ductile iron)
- Detail integrasi frame & dudukan beton
- Dokumen pendukung untuk tender dan evaluasi teknis
Silakan hubungi tim teknis Futake Pedestrian untuk mendapatkan penawaran resmi dan spesifikasi lengkap Manhole Cover 90×90 sesuai kebutuhan proyek Anda.
