Seberapa jauh jarak manhole cover seharusnya ditempatkan?
Pertanyaan tersebut terlihat sepele, tetapi banyak kontraktor asal pasang manhole tanpa pertimbangan teknis jarak.
Padahal, penentuan jarak manhole cover memiliki implikasi langsung terhadap kemudahan inspeksi, efisiensi pemeliharaan, hingga biaya konstruksi jaringan drainase secara keseluruhan.
Pada banyak proyek, penempatan manhole sering kali mengikuti kebiasaan lapangan atau jarak perkiraan tertentu tanpa mempertimbangkan karakteristik sistem yang sebenarnya. Akibatnya, manhole bisa ditempatkan terlalu jarang sehingga menyulitkan proses inspeksi dan pembersihan saluran.
Di sisi lain, pemasangan manhole yang terlalu rapat juga tidak selalu efisien karena meningkatkan jumlah struktur yang harus dibangun tanpa memberikan manfaat operasional yang signifikan.
Nah dalam praktik perencanaan infrastruktur, jarak antar manhole biasanya ditentukan berdasarkan beberapa parameter teknis, seperti diameter saluran, kemiringan aliran, potensi sedimentasi, hingga metode inspeksi yang akan digunakan.
Faktor-faktor ini akan menentukan seberapa mudah petugas dapat mengakses jaringan saluran untuk melakukan pemeriksaan maupun pemeliharaan rutin.
Artikel ini membahas jarak ideal pemasangan manhole pada sistem gorong-gorong dan drainase jalan, termasuk faktor teknis yang memengaruhinya, kisaran jarak yang umum digunakan dalam praktik proyek, serta kondisi tertentu yang mengharuskan manhole tetap dipasang meskipun jarak standar belum tercapai.
Dengan memahami prinsip ini, perencana dan kontraktor dapat menentukan posisi manhole secara lebih rasional sehingga sistem drainase tetap mudah diinspeksi tanpa menambah biaya konstruksi yang tidak perlu.
Panduan Cepat Menentukan Jarak Manhole
Sebelum menentukan jarak antar manhole pada sistem gorong-gorong atau drainase jalan, perencana biasanya melakukan beberapa pengecekan sederhana untuk memastikan akses inspeksi tetap memadai.
Secara praktis, keputusan jarak manhole biasanya dipengaruhi oleh empat pertanyaan utama berikut.
1. Seberapa besar diameter saluran yang digunakan?
Saluran dengan diameter kecil membutuhkan akses inspeksi yang lebih sering karena ruang kerja di dalam pipa terbatas. Dalam kondisi seperti ini, jarak antar manhole biasanya dirancang lebih rapat agar proses pembersihan dan pemeriksaan dapat dilakukan dengan lebih mudah.
Sebaliknya, pada saluran berdiameter besar seperti box culvert, akses ke dalam saluran umumnya lebih luas sehingga jarak antar manhole dapat dibuat lebih panjang.
2. Apakah kemiringan saluran cukup untuk menjaga aliran tetap lancar?
Kemiringan saluran yang kecil sering menyebabkan aliran air berjalan lebih lambat. Kondisi ini meningkatkan kemungkinan sedimentasi di dalam saluran, sehingga inspeksi perlu dilakukan lebih sering.
Dalam situasi seperti ini, manhole biasanya ditempatkan dengan jarak yang lebih dekat untuk memudahkan proses pemeliharaan.
3. Seberapa besar potensi sedimentasi di area tersebut?
Lingkungan sekitar saluran sangat memengaruhi kebutuhan akses inspeksi. Pada kawasan dengan limpasan tanah tinggi, seperti area konstruksi atau kawasan dengan banyak material lepas, sedimen lebih mudah masuk ke dalam sistem drainase.
Akibatnya, jaringan saluran memerlukan akses inspeksi yang lebih sering sehingga jarak antar manhole biasanya dibuat lebih rapat dibandingkan sistem yang relatif bersih dari sedimen.
4. Metode inspeksi apa yang digunakan?
Jika sistem drainase dirancang untuk inspeksi manual atau pembersihan menggunakan peralatan sederhana, maka jarak antar manhole perlu cukup dekat agar setiap segmen saluran dapat dijangkau.
Namun pada sistem yang menggunakan metode inspeksi modern seperti kamera CCTV atau peralatan flushing bertekanan, jarak antar manhole dapat dibuat lebih panjang karena alat inspeksi mampu menjangkau saluran dalam jarak yang lebih jauh.
Baca juga: Berapa Diameter Manhole yang Ideal untuk Drainase?
Berapa Standar Praktik Jarak Manhole Cover pada Sistem Drainase Jalan?
Dalam praktik perencanaan drainase jalan, tidak ada satu angka jarak manhole yang berlaku untuk semua kondisi. Namun terdapat kisaran jarak yang umum digunakan sebagai referensi awal sebelum disesuaikan dengan diameter saluran, slope, dan kebutuhan inspeksi.
Sebagai rule of thumb, jarak manhole biasanya berada pada kisaran berikut:
| Jenis Saluran | Diameter Umum | Jarak Manhole |
|---|---|---|
| Saluran pipa kecil | ≤ 600 mm | 20 – 30 m |
| Saluran pipa menengah | 600 – 1200 mm | 30 – 50 m |
| Box culvert / gorong-gorong besar | > 1200 mm | 50 – 100 m |
Interpretasi Praktis Jarak Manhole Cover di Lapangan
- Saluran kecil membutuhkan manhole lebih rapat karena ruang kerja terbatas dan pembersihan sulit dilakukan dari jarak jauh.
- Saluran menengah masih membutuhkan akses inspeksi berkala, tetapi jarak dapat diperpanjang.
- Box culvert atau gorong-gorong besar memungkinkan akses inspeksi langsung sehingga jarak antar manhole bisa lebih panjang.
Catatan Penting
Angka tersebut bukan standar baku, melainkan praktik umum yang sering digunakan dalam desain drainase jalan. Dalam banyak proyek, jarak manhole tetap perlu disesuaikan dengan kondisi seperti:
- perubahan arah saluran
- percabangan jaringan drainase
- perubahan diameter saluran
- potensi sedimentasi tinggi
Karena itu, jarak manhole sebaiknya dipandang sebagai parameter desain yang fleksibel, bukan angka tetap yang diterapkan secara kaku.
Kondisi yang Mengharuskan Manhole Dipasang Meski Jarak Standar Belum Tercapai
Selain mengikuti kisaran jarak antar manhole, dalam praktik desain drainase terdapat beberapa kondisi yang secara teknis tetap membutuhkan manhole, meskipun jarak antar struktur belum mencapai batas tersebut.
Secara umum, manhole wajib dipasang pada titik-titik berikut.
| Kondisi | Alasan Teknis |
|---|---|
| Perubahan arah saluran | Memudahkan inspeksi pada area belokan yang berpotensi menahan sedimen |
| Percabangan saluran | Mengontrol pertemuan aliran dari beberapa jaringan drainase |
| Perubahan diameter pipa | Mengakses sambungan transisi antar dimensi saluran |
| Perubahan elevasi saluran | Mengontrol aliran pada titik drop atau perubahan level |
| Peralihan tipe saluran | Menghubungkan sistem seperti saluran terbuka ke pipa tertutup |
Dalam banyak proyek, perencana biasanya menempatkan manhole pada setiap perubahan geometri jaringan, bahkan jika jaraknya masih di bawah kisaran standar.
Pendekatan ini memastikan:
- seluruh jaringan tetap dapat diinspeksi
- titik kritis saluran mudah dijangkau
- pemeliharaan tidak memerlukan pembongkaran struktur tambahan
Dengan kata lain, jarak manhole hanyalah panduan awal, sedangkan geometri jaringan saluran tetap menjadi penentu utama posisi manhole.
Memilih Tipe Akses Inspeksi pada Sistem Drainase
Setelah menentukan jarak dan posisi manhole, langkah berikutnya adalah menentukan jenis akses inspeksi yang digunakan pada saluran.
Dalam praktik proyek drainase jalan maupun kawasan, akses inspeksi biasanya menggunakan dua pendekatan utama:
| Tipe Akses | Umumnya Digunakan Pada |
|---|---|
| Manhole Cover | Sistem pipa tertutup atau jaringan drainase bawah tanah |
| Grill Cover Engsel | Saluran terbuka atau gorong-gorong dangkal |
Pemilihan tipe akses ini biasanya mempertimbangkan beberapa faktor, seperti:
- tipe saluran (tertutup atau terbuka)
- kedalaman jaringan drainase
- kebutuhan akses inspeksi
- kondisi lalu lintas di atas struktur
Pembahasan lebih detail mengenai kapan menggunakan manhole cover dan kapan menggunakan grill cover engsel dapat dilihat pada artikel berikut:
Pilih Manhole Cover atau Grill Cover Engsel untuk Inspeksi Saluran?
Pada akhirnya, keberhasilan sistem drainase tidak hanya ditentukan oleh jarak manhole cover yang tepat, tetapi juga oleh kemudahan akses inspeksi serta ketahanan struktur penutupnya terhadap kondisi operasional di lapangan.
Karena itu, dalam perencanaan drainase jalan maupun gorong-gorong, pemilihan manhole cover tidak bisa dilakukan secara sembarangan. Penutup manhole harus mampu memenuhi kebutuhan akses inspeksi sekaligus menahan beban lalu lintas yang bekerja di atasnya.
Di sinilah pemilihan produk dengan spesifikasi yang tepat menjadi penting. Di sinilah Futake Pedestrian Hadir.

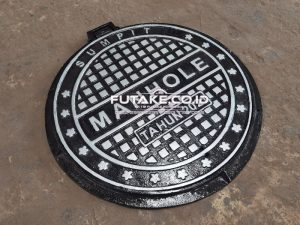

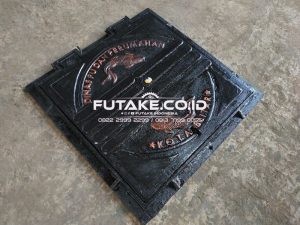

Kami sebagai produsen komponen infrastruktur menyediakan berbagai tipe manhole cover untuk aplikasi drainase jalan dan kawasan publik, di antaranya:
- Manhole cover berbagai kelas beban untuk pedestrian hingga lalu lintas berat.

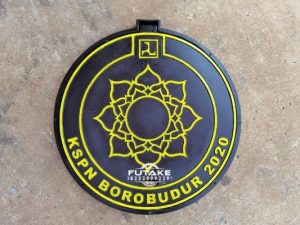

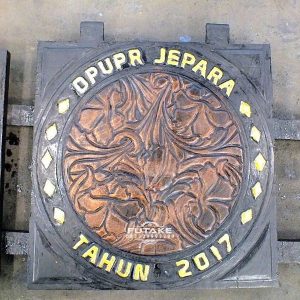

- Manhole cover berbagai desain bahkan custom sehingga dapat menyesuaikan tema proyek atau kawasan.
- Manhole cover berbagai fitur seperti engsel, locking system, anti-slip, dll.
Dengan pilihan tersebut, perencana maupun kontraktor dapat menyesuaikan spesifikasi manhole cover sesuai kebutuhan struktur drainase, kondisi lalu lintas, serta karakteristik proyek yang sedang dikerjakan.
Jika Anda sedang merencanakan sistem drainase jalan, gorong-gorong, atau infrastruktur kawasan publik, tim Futake Pedestrian siap membantu menyediakan manhole cover dengan spesifikasi yang sesuai kebutuhan proyek, bahkan memberikan bantuan perencanaan jarak ideal sesuai karakteristik saluran.
Hubungi Futake Pedestrian untuk mendapatkan konsultasi teknis, pilihan tipe manhole cover, serta penawaran produk yang tepat untuk aplikasi drainase Anda.
